Вакуумная система подбора и быстрой загрузки абразивного материала СОВ®, предназначена для быстрого сбора, очистки, транспортировки абразивного материала, а также для его загрузки в абразивоструйную установку. СОВ® предназначена для оборудования абразивоструйных площадок или обитаемых камер, и позволяет эффективно, с высокой скоростью, производить транспортировку стандартных абразивных материалов с диаметром частицы до 2-3 мм на расстояние до 25 м.
Вакуумная система СОВ® эксплуатируется совместно с бункером приема абразивного материала (насадками для сбора абразива), подключаемые к сепаратору накопителю материала или бункеру, установленному на абразивоструйную установку модели DSG® – 200. Для долговременной бесперебойной работы систему рекомендуется дополнительно подключить к стационарному сепаратору циклонного типа.
Подробнее о комплектах оборудования и системах сбора, очистики и рекуперации абразива можно ознакомиться здесь.
Основные технические характеристики систем сбора дроби
| Технические характеристик/Модель | СОВ®-4 | СОВ®-4/2 |
| Производительность при работе с никельшлаком, купершлаком, электрокорундом, косточкой, песком, фракцией 0,2÷1,5мм | до 4 т/ч* | до 6 т/ч* |
| Максимальное рекомендуемое расстояние перемещения абразивных материалов | до 10 метров | до 25 метров |
| Электропитание, электроуправление | 3х380В; 50 Гц | 3х380В; 50 Гц |
| Электродвигатель вакуумного насоса | 7,5 кВт | 18,5 кВт |
| Потребляемая мощность при рабочем режиме | 7,5 кВт | 18,5 кВт |
| Производительность всасывания | 220 м3/ч при 270 mbar | 420 м3/ч при 350 mbar |
| Максимальный вакуум | 340-360 mbar | 500 mbar |
| Площадь пылеулавливающего фильтроэлемента | 3 м2 | 10 м2 |
| Материал фильтроэлемента | полиэстер | полиэстер |
| Категория применения фильтроэлемента, по ГОСТ 51251-99 | F9 | F9 |
| Система очистки фильтроэлемента | Встряхивание с обратной продувкой сжатым воздухом от внешнего источника | Встряхивание с обратной продувкой сжатым воздухом от внешнего источника |
| Управление очисткой фильтроэлемента | Электронное, регулируемое | Электронное, регулируемое |
Установки СОВ поставляется в стационарном или передвижном исполнении, в комплекте с всасывающим рукавом (3 метра), комплектом быстроразъёмных соединений, руководством по эксплуатации и обслуживанию.
Компания инстэл осуществляет гарантийный, послегарантийный сервис, оперативную доставку расходных материалов, имеется склад запасных частей.
Принцип работы вакуумных установок СОВ

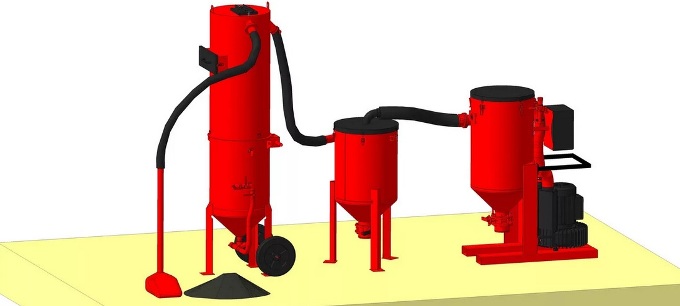

СОВ-4 или СОВ-4/2 (далее СОВ) производится как установка, работающая в полуавтоматическом режиме. СОВ устанавливается совместно с приемным бункером, абразивоструйной установкой с присоединенным к ней каскадным рекуператором накопителем и сепаратором мелких частиц на ровной площадке с минимальным удалением друг от друга.
После присоединения всасывающих вакуумных рукавов, с помощью быстроразъёмных соединений, абразивный материал насыпается в приемный бункер вручную (при установке вакуумной системы, на площадке, предназначенной для абразивоструйных работ), либо системой скребковых транспортеров установленных в обитаемой камере абразивоструйной обработки располагаемых выше приемного бункера. На пульте управления установите рычажный переключатель в положение 1, и нажмите кнопку «ПУСК» включается вакуумный насос, создающий вакуум в транспортной линии.
Абразивный материал засасывается через всасывающий патрубок, и по всасывающим шлангам подается в рекуператор накопитель, где поступенчато очищается, от пыли и крупных частиц и под действием гравитации падает в приемную чашку абразивоструйного аппарата.
Загрязненный пылью воздух очищается двумя ступенями:
- Первая ступень, стационарный сепаратор циклонного типа, в котором происходит предварительная очистка запыленного воздуха от крупных пылевидных частиц и легких загрязнений.
- Вторая ступень, фильтрующий элемент из полиэстера очищающий воздух до класса F9 по ГОСТ Р 51251, далее воздух очищенный до 98% проходя через вакуумный насос выбрасывается в атмосферу или внутрицеховое помещение. Абразивная пыль и частицы других загрязнений, оседающие на стенках фильтрующих элементов, периодически стряхиваются кратковременным импульсом сжатого воздуха в конусный приемник для сбора пыли. В нижней части конусного приемника установлен дисковый поворотный затвор с классом герметичности «А».
В процессе работы вакуумной системы СОВ необходимо выгружать скопившуюся в конусном приемнике пыль. Присоедините к нижнему фланцу дискового поворотного затвора пластиковый мешок с помощью хомута. Выключите вакуумную систему и дождитесь полной остановки вакуумного насоса. Опустите рукоятку дискового затвора вниз в положение открыто и дождитесь не менее двух импульсов сжатого воздуха очищающего фильтрующий элемент. Закройте дисковый затвор до упора вверх. Утилизируйте пылевидные отходы.
